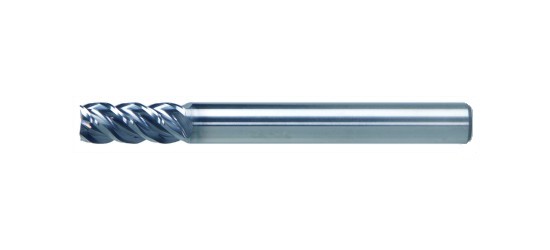

スネークミル(4枚刃)
難削材特化型エンドミル。耐熱合金も滑らかに走る
■製品カタログ
製品カタログ(PDF形式)は こちら からダウンロード頂けます。
■製品動画
・YouTubeにリンクしています。
■製品規格表
刃径 | 型番 | 刃長 | 全長 | シャンク径 |
---|---|---|---|---|
6 | WRHD0604-CW | 12 | 90 | 6 |
8 | WRHD0804-CW | 16 | 100 | 8 |
10 | WRHD1004-CW | 20 | 100 | 10 |
12 | WRHD1204-CW | 24 | 110 | 12 |
※別作対応可能です。
■切削条件表 : 側面
材質 | チタン合金 | ステンレス鋼 | 耐熱合金 | |||
---|---|---|---|---|---|---|
(HV300~390) | (HV200~370) | (HV100~390) | ||||
α、β合金 | SUS301、304 | インコネル、ハステロイ | ||||
切込み量 | Ad | Ap | Ad | Ap | Ad | Ap |
mm | 0.08D | 1.5D | 0.08D | 1.5D | 0.08D | 1.5D |
外径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
mm | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min |
φ6 | 5470 | 764 | 3646 | 513 | 3191 | 445 |
φ8 | 4106 | 755 | 2735 | 503 | 2391 | 445 |
φ10 | 3285 | 755 | 2184 | 513 | 1918 | 445 |
φ12 | 2735 | 774 | 1823 | 513 | 1591 | 445 |
■切削条件表 : 溝
材質 | チタン合金 | ステンレス鋼 | 耐熱合金 | |||
---|---|---|---|---|---|---|
(HV300~390) | (HV200~370) | (HV100~390) | ||||
α、β合金 | SUS301、304 | インコネル、ハステロイ | ||||
切込み量 | Ad | Ad | Ad | |||
mm | 0.5D | 0.5D | 0.5D | |||
外径 | 回転数 | 送り速度 | 回転数 | 送り速度 | 回転数 | 送り速度 |
mm | mm-1 | mm/min | mm-1 | mm/min | mm-1 | mm/min |
φ6 | 2733 | 677 | 1822 | 451 | 1594 | 400 |
φ8 | 2052 | 626 | 1367 | 421 | 1195 | 349 |
φ10 | 1642 | 595 | 1092 | 462 | 958 | 339 |
φ12 | 1367 | 523 | 911 | 339 | 795 | 318 |
